如何建立能自動 RWD 的 Canvas ?

Sam Xiao's Avatar 2021-01-27

雖然能使用 JavaScript 動態由 Canvas 繪製圖片，但若要能讓 Canvas 也 RWD，則必須搭配一些 CSS 技巧。

Version

CSS 3

Canvas

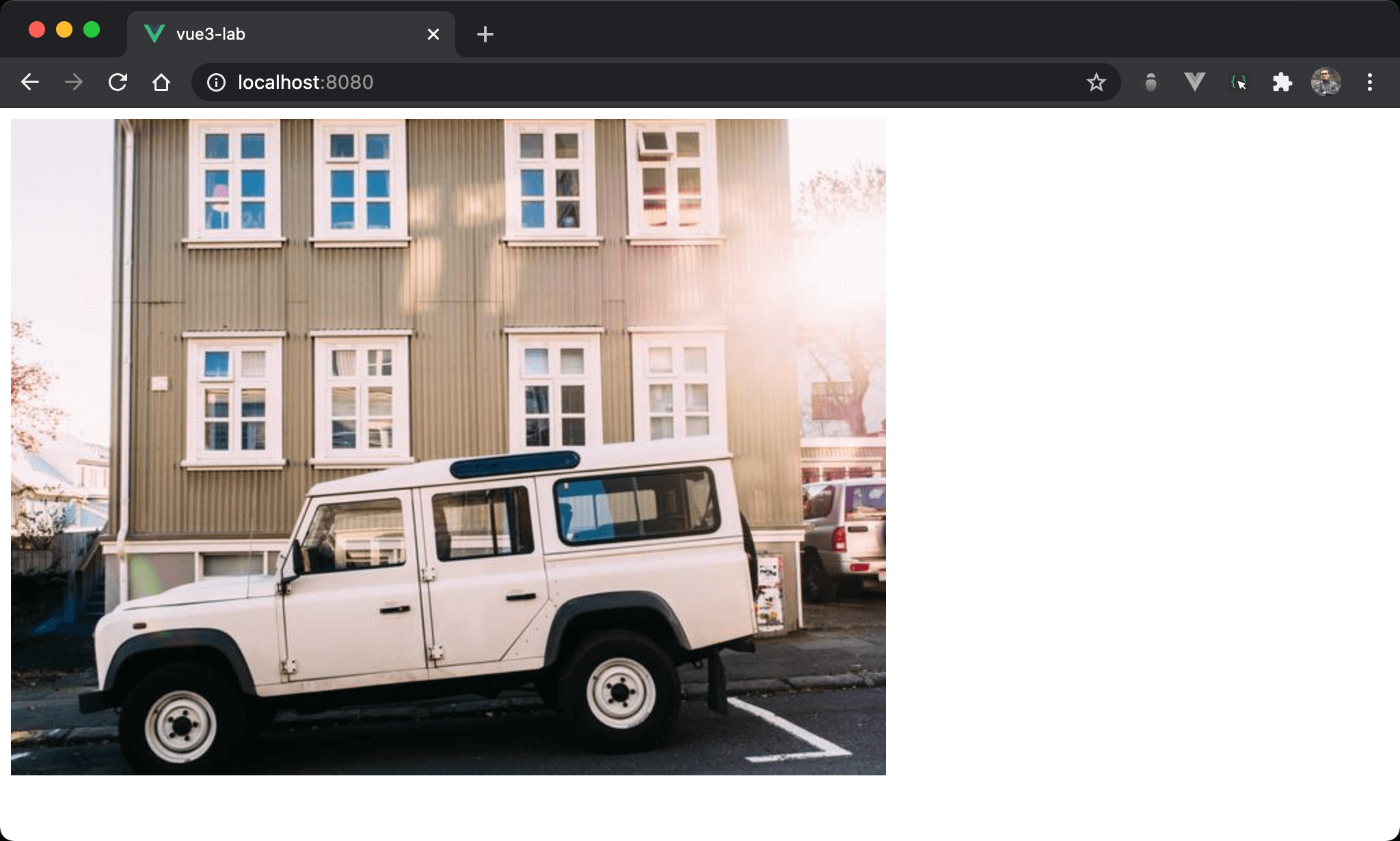

canvas000

將圖片以 canvas 繪製。

<template>
  <canvas width="640" height="480" ref="canvas"/>
</template>

<script>
let mounted = function() {
  let context = this.$refs.canvas.getContext('2d')
  let image = new Image
  image.src = 'https://picsum.photos/640/480/?random=10'
  image.onload = () => context.drawImage(image, 0, 0)
}

export default {
  mounted
}
</script>

第 2 行

<canvas width="640" height="480" ref="canvas"/>

直接在 canvas 設定 width 與 height。

第 6 行

let mounted = function() {
  let context = this.$refs.canvas.getContext('2d')
  let image = new Image
  image.src = 'https://picsum.photos/640/480/?random=10'
  image.onload = () => context.drawImage(image, 0, 0)
}
  • 以 canvas.getContext('2d') 取得 context
  • 以 Image 的 src 建立 Image object，在其 onload event 呼叫 drawImage() 對 canvas 畫圖

目前雖然能將在 canvas 畫圖，卻無法支援 RWD

RWD

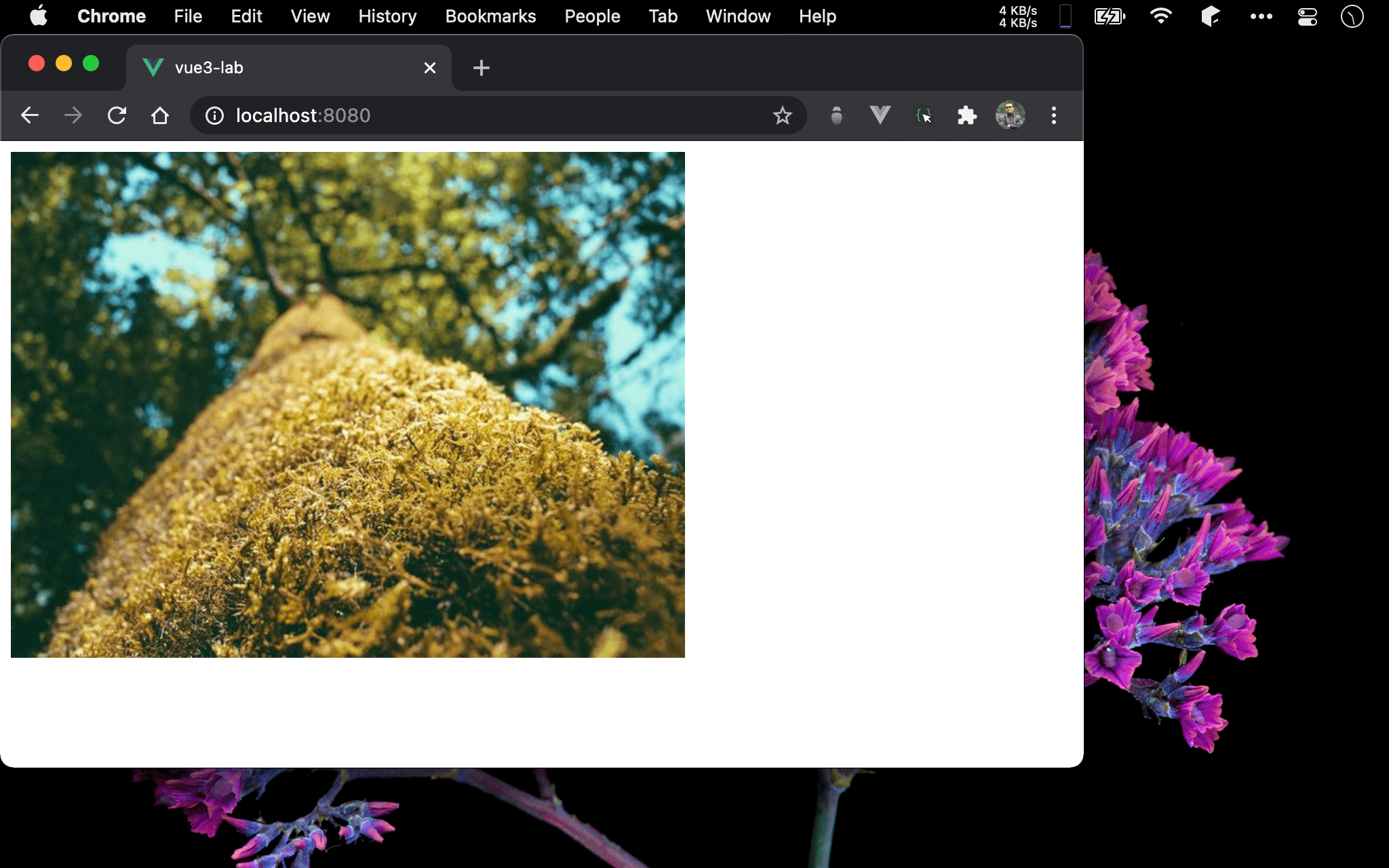

canvas001

Canvas 可隨著 browser 寬高改變而自動改變。

<template>
  <div class="box">
    <canvas width="640" height="480" ref="canvas"/>
  </div>
</template>

<script>
let mounted = function() {
  let context = this.$refs.canvas.getContext('2d')
  let image = new Image
  image.src = 'https://picsum.photos/640/480/?random=10'
  image.onload = () => context.drawImage(image, 0, 0)
}

export default {
  mounted
}
</script>

<style scoped>
.box {
  width: 63.5%;
  position: relative;
}

.box::before {
  content: '';
  display: block;
  width: 100%;
  padding-bottom: 75%;
}

.box canvas {
  position: absolute;
  width: 100%;
  height: 100%;
  top: 0;
  left: 0;
}
</style>

26 行

.box::before {
  content: '';
  display: block;
  width: 100%;
  padding-bottom: 75%;
}

使用 ::before 建立一個虛擬的 <div>

  • content: ''：沒有任何內容故為 empty string
  • display: block：如 <div> 為 block element
  • width: 100%：width 由 parent 的 width 決定，100% 表示跟 parent 的 width 相等
  • padding-bottom: 75%：在此 padding-bottom 相當於 height， 由於其亦由 parent 的 width 決定，目前 width 已經 100% 跟 parent 相等，padding-bottom 只要計算出 height/width 的百分比即可，也就是 480/640*100% = 75%

33 行

.box canvas {
  position: absolute;
  width: 100%;
  height: 100%;
  top: 0;
  left: 0;
}

之前已經使用 ::before 建立出虛擬 <div> 建立空間，只要使用絕對定位將圖片覆蓋在虛擬 <div> 上即可。

  • width: 100%：取代原本 width 的 640，改與 parent width 100% 相等
  • height: 100%：取代原本 height 的 480，改與 parent height 100% 相等

21 行

.box {
  width: 63.5%;
  position: relative;
}

由於 ::before 所建立的 <div> 與 .box canvas 都由 parent 的 width 決定，因此 .box 的 width 成為一開始顯示寬度的關鍵。

Conclusion

  • 這種方式可視為 pattern 使用，唯 padding-bottom 需根據實際 canvas 的 height / width 計算，且 box 的 width 也須視需求指定

# CSS
